Serigrafi Kalıp Teknolojisinde Japon Hassasiyeti: Murakami Foto Emülsiyonları

Serigrafi baskı sürecinde en yüksek detay hassasiyeti, keskin kenar netliği ve yüksek baskı adedi, doğru foto emülsiyonu seçimi ile başlar.

Firmamız, serigrafi ve kalıp kimyasallarında dünya standartlarını belirleyen Japon teknoloji devi Murakami markasının Türkiye temsilcisi olarak, üretim verimliliğinizi ve baskı kalitenizi en üst seviyeye taşıyan profesyonel foto emülsiyon portföyünü sunmaktadır.

Murakami’nin öncülük ettiği SBQ Pure Photopolymer, Dual-Cure ve Diazo emülsiyon teknolojileri; tekstil baskıdan endüstriyel grafiklere, ambalajdan hassas elektronik devre baskılarına kadar tüm alanlarda mükemmel sonuç verir. Hızlı pozlama süreleri, ipek yüzeyine yüksek tutunma kabiliyeti, kabarcık/iğne deliği (pin-hole) oluşumunu engelleyen yapıları ve kolay soldurma (temizlenme) imkânı ile kalıp hazırlama süreçlerinizi hızlandırır.

2012 yılından beri ithalatını yaptığımız Japonya menşeili Murakami foto emulsiyonları dünyada öncü olarak iyi bilinen tedarikçilerdendir. Murakami firması, 60 yılı aşan tecrübesiyle yanlızca foto emulsiyon üzerine odaklanmış, diazo ve SBQ tip foto emulsiyon ve filmler üretmektedir.

UES tekstil baskı sektörü başta olmak üzere serigrafi firmaları için su bazlı, plastik ve solvent bazlı emulsiyonlar, yüksek kalıp emülsiyonları tedarik etmekte ve hazır stok ile hizmet vermektedir.

UES Varak olarak, 2005'ten bu yana tekstil, deri ve ambalaj sektörlerine bu ve benzeri folyo çeşitlerini tedarik ediyor, ihtiyacınıza göre istenilen ölçülerde sarım ve kesim yapabiliyoruz.

Foto Emulsiyon Genel Özellikleri

Kullanım Uyumu

 Su bazlı - plastisol - solvent - UV - Aşındırma

Ambalaj Miktarı

1kg-5kg

Işığa Duyarlılık

Diazo - SBQ - Dualcure

Kullanım Şekli

Rotasyon Şablonu - Serigrafi Kalıbı

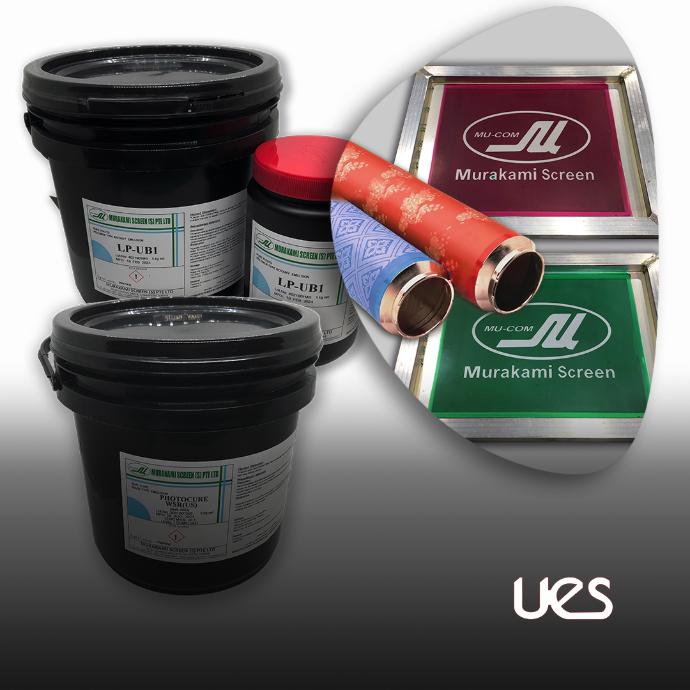

Öne Çıkan Ürün Teknolojileri

  • SBQ Pure Photopolymer Emülsiyonlar: Karıştırma gerektirmeyen hazır yapısı (pre-sensitized), ultra hızlı pozlama süresi, uzun raf ömrü ve yüksek tramlı işlerde sunduğu olağanüstü detay çözünürlüğü ile seri üretimin hızını artırır.
  • Dual-Cure Emülsiyonlar: Geniş pozlama toleransı ve yüksek solvent/su direnci sayesinde zorlu mürekkep sistemlerinde (UV, solvent ve su bazlı) maksimum kalıp mukavemeti sağlar.
  • Sektörel Uyum: Plastisol, su bazlı, deşarj, solvent ve UV mürekkep tiplerine tam uyumlu, ipek tülünü yıpratmadan kolay temizlenebilen çevreci ve uzun ömürlü formüller.

İşletmenizin baskı türüne ve ekipman yapısına en uygun Murakami foto emülsiyon ürününü belirlemek, teknik detayları incelemek ve hazır stok avantajından yararlanmak için kategorimizdeki ürünleri inceleyebilir, uzman teknik ekibimizle iletişime geçebilirsiniz.

Tekstil Sektörü Foto Emülsiyonları

Photocure WSR

  • Diazolu kullanım.
  • Su bazlı, plastisol boya ve aşındırma patına uygun
  • Solventle temizliğe dayanıklı



Photocure FIT

  • Diazolu kullanım.
  • Su bazlı, plastisol boya ve aşındırma patına uygun
  • Geliştirilmiş solvent temizliği dayanımı

Aquasol T9

  • SBQ - Diazo karıştırma gerektirmeyen hazır yapı.
  • Dualcure yapısı ile diazolu kullanım da mümkün
  • Su bazlı boya ve aşındırma patına uygun

Aquasol HS3

  • Diazosuz kullanım.
  • Su bazlı, plastisol boyaya uygun
  • 400 mikrona kadar yüksek kalıplar için geliştirildi



REX-9G

  • Nikel-mesh rotasyon şablonda kullanım
  • Diazolu kullanım.
  • Su bazlı, plastisol boya ve aşındırma patına uygun
  • Geliştirilmiş solvent temizliği dayanımı
  • Işıklı Pozlama

LP-UB1

  • Nikel-mesh rotasyon şablonda kullanım
  • SBQ - Diazo karıştırma gerektirmeyen hazır yapı.
  • Dualcure yapısı ile diazolu kullanım da mümkün
  • Su bazlı boya ve aşındırma patına uygun
  • Lazer Kazıma ile desenleme

Photocure GT

  • Diazosuz kullanım.
  • Su bazlı, Solvent boyaya uygun
  • DLE makinelere uygun ışığa çok hassas





Elektronik Sektörü Foto Emülsiyonları

Advance 20

  • Murakaminin en popüler ürünlerinden biri
  • SBQ - Diazo karıştırma gerektirmeyen hazır yapı.
  • Solvent ve UV  boyalarla uyumlu

.

Advance Z

  • Elektronik ve Grafik Sektörü için geliştirildi
  • SBQ - Diazo karıştırma gerektirmeyen hazır yapı.
  • Advance 20'nin muadili ve ekonomik kardeşi

.

Onepot DLE-5N

  • Led Işık Pozlama
  • SBQ - Diazo karıştırma gerektirmeyen hazır yapı.
  • Işığa çok hassas
  • Solvent ve UV boyalara uygun

.

Foto Emülsiyon Kullanılan Sektörler

Tekstil Emprime

Tekstil baskıda kullanılan kalıplarda farklı yoğunluk ve örtücülükte kullanılan boyalar için foto emülsiyonlar kullanılmaktadır. Yüksek adet baskılar ve solvent temizliğine dayanıklı tercih edilmektedir.

Plastik

Farklı türdeki plastik yüzeylerin (PVC, polikarbonat, polipropilen, polietilen, akrilik/pleksiglas, ABS, naylon) üzerine serigrafi şablonları kullanılarak yapılan baskı işlemleri için plastisol UV ve solvent bazlı boyalara dayanıklı foto emülsiyonlar gereklidir.

Cam

İnorganik cam boyalarının veya organik/UV mürekkeplerin, ipek elek şablonlar kullanılarak düz veya kavisli cam yüzeylere aktarılmasında kullanılan esnek foto emülsiyonlar kullanım ömrünü uzatır..

Seramik

Seramik Serigrafi Baskı, inorganik seramik boyalarının veya metal oksitli sırların, ipek kalıplar kullanılarak seramik, porselen veya cam yüzeylere aktarılması ve ardından yüksek sıcaklıkta fırınlanması esasına dayanır. Bu kuvvetli boyalara dayanıklı foto emülsiyonlarla yapılmış kalıpların kullanılması gerekir.

Solar Panel Baskı

Solar panel baskısında iletken gümüş ve alüminyum pastaların (mürekkeplerinin) çok yoğun, yüksek viskoziteli olması ve 30 mikron gibi aşırı ince "parmak" (finger) hatlarının basılması gerekmesi, bu alandaki kalıplar çok yüksek numaralı mesh ile ve bazen metal ipeklerle üretilir. Keskin kenar verebilen foto emülsiyonlar tercih edilmelidir.

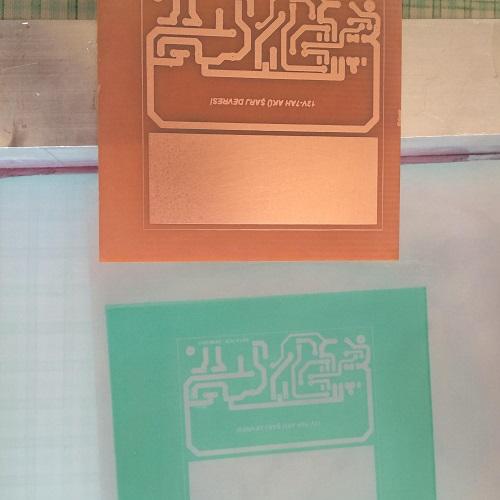

PCB (Baskılı Devre Kartı) Baskısı

Elektronik cihazların beyni olan yeşil (veya farklı renklerdeki) devre kartlarının üzerindeki yalıtkan katmanların, koruyucu maskelerin ve yazıların serigrafi yöntemiyle kart üzerine basılması işlemidir. Solvente dayanıklı kalıplar kullanılmalıdır.

Dokunmatik Ekran Baskısı

Dokunmatik panel üretimi, elektronik sektörünün en yüksek hassasiyet gerektiren alanlarından biridir. Işık sızmasını önleyen mükemmel opaklıkta hatlar basılması ve milimetrenin yüzde biri oranındaki detayların (tolerans limitlerinin) korunması şarttır. Bu nedenle çok yüksek hassasiyette kalıplar gerektirir.

Işık Kılavuz Plakası

  LED aydınlatma panellerinde, televizyon, laptop ve akıllı telefon ekranlarının arka aydınlatma (backlight) modüllerinde kullanılan LGP (Light Guide Plate / Işık Kılavuz Plakası) levhalarının üretilmesinde serigrafi kalıpları kullanılmaktadır.

Etiket

Etiket ve dar dokuma markalama tekstil sektöründe sayılsa da yaygınlığı nedeniyle ayrı olarak değerlendirilmektedir. Kullanılan kalıplar yüksek adetli baskılara dayanıklı olmalıdır.

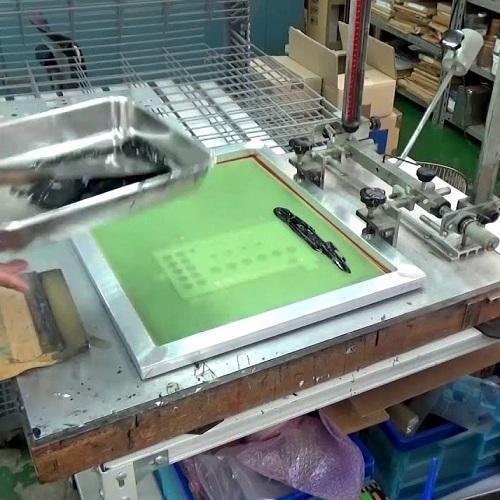

Serigrafi Kalıbı Hazırlama Aşamaları


Aşağıda belli başlıklarda iş akışı için adımları bulacaksınız. Görseller fikir verme amaçlıdır. Detaylı bilgi için lütfen bizimle iletişime geçin...

     Hazırlık

Kalıp Hazırlama


İpek Temizliği

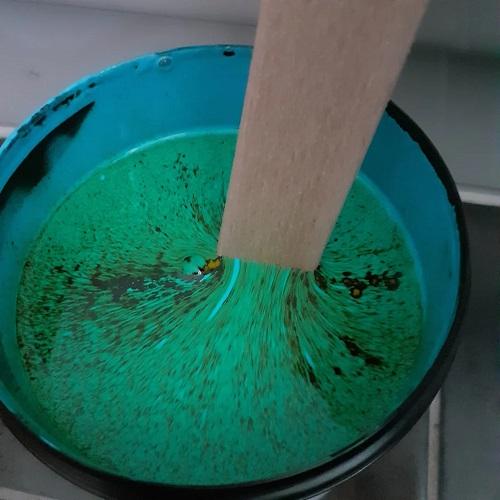

Emülsiyon Hazırlama

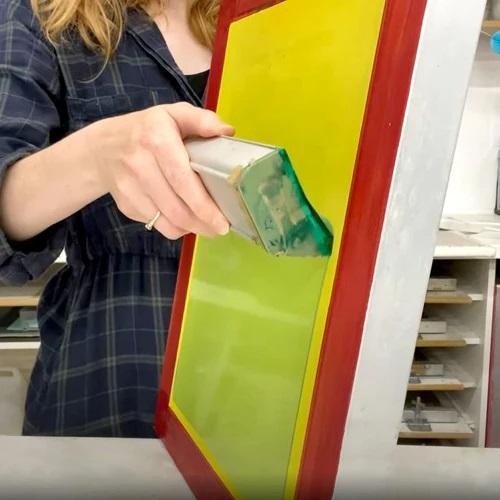

     Foto Emulsiyon Kaplama

Emülsiyon Kaplama

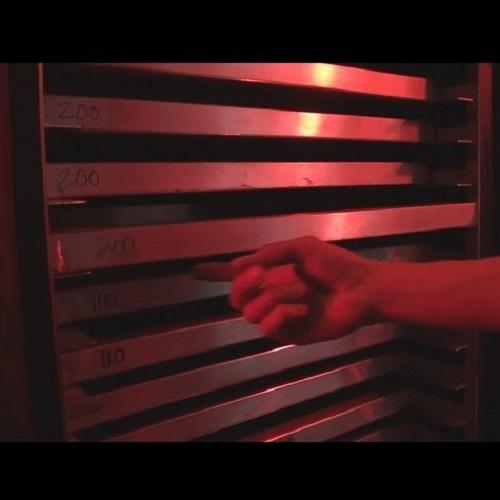

Kurutma


     Pozlama ve Açma

Pozitif Film

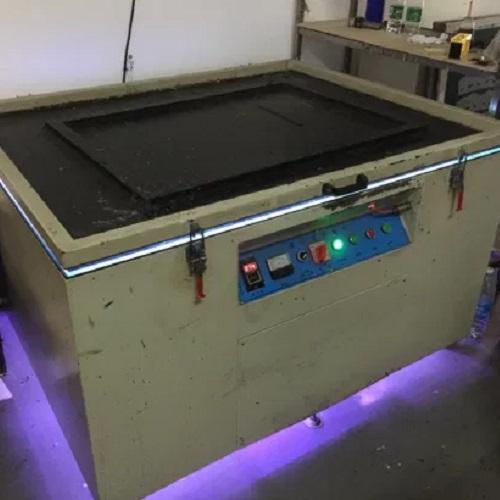

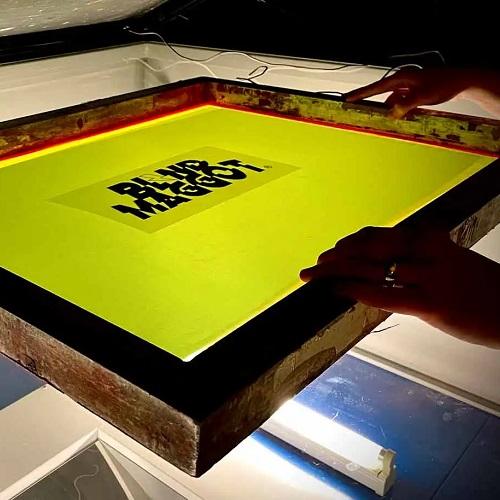

Pozlama

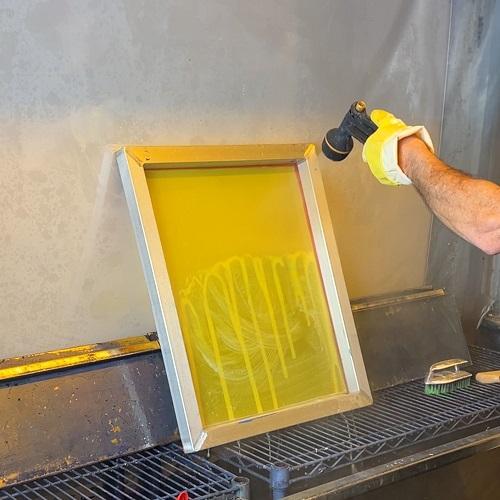

Desen Açma


Kurutma

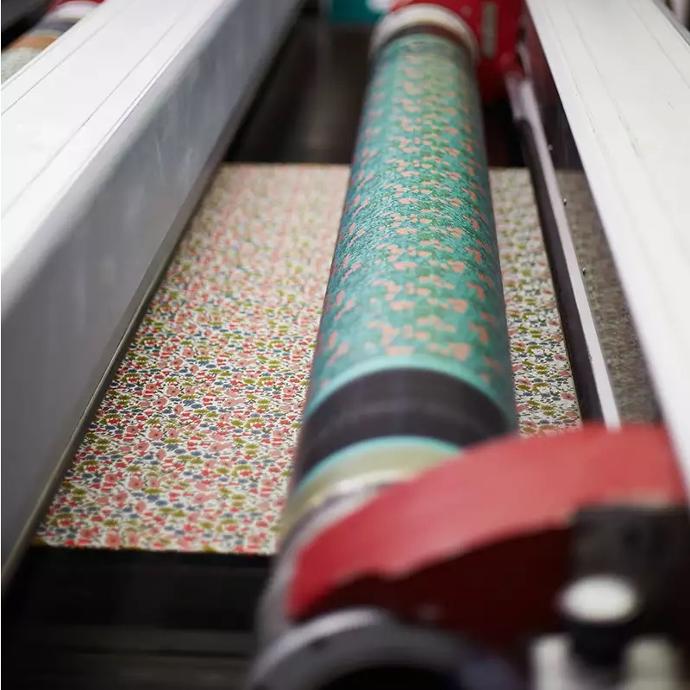

Rotasyon Şablon Hazırlama Aşamaları

Şablon Hazırlama


Emülsiyon Kaplama



Desen Açma


Kurutma

Pozlama Yöntemleri

Film ve Işıkla Pozlama

Klasik yöntemde asetat filmler üzerindeki desen UV ışığı bloke ederek desenin pozitifinin pozlanmasını engelleyerek kalıp oluşumuna imkan verir.

CTS - Işıkla Pozlama

Led lambaların ürettiği UV ışık desenin negatif olan kısmını emülsiyon üzerine uygulayarak kürleştirir.

CTS - Inkjet Kalıp Desen Oluşturma

Klasik yöntemdeki filmin görevini inkjet baskı ile doğrudan emülsiyon üzerine yaparak pozlamaya hazır hale geirir. Film maliyeti ve saklama yönünden avantajlıdır.

Lazer Yakma İle Negatif Pozlama

Kalıp üzerindeki  emülsiyonda desenin negatif kısmını kısıtlı güçteki lazer ışığının pozlaması ile çalışmaktadır. Çok daha hassas desenler uygulanmaktadır.

Lazer Kazıma ile Pozitif Açma

 Ancak metal mesh kalıplarda foto emulsiyonun yüksek füç lazer ışığı ile buharlaştırılması ile pozitif desen kısmının açılmasıdır.

Serigrafi Kalıbı Hazırlamanın Püf Noktaları

 İpek-Mesh

Doğru ipek numarası seçimi

Temiz ipek kullanılmalı

Kullanılmış kalıp temizliği tam olmalı

 Foto Emülsiyon

Kullanılacak boyaya uygun seçilmeli

İpek-mesh numarasına göre uygulanmalı

Diazo karıştırdıktan sonra foto emülsiyon dinlenmeli

Kaplanmış kalıplar 1 hafta içinde kullanılmalı

 Kaplama-Pozlama

Kaplama 2 dışardan 4 ragle tarafından olmalı

Kurutma 40-45C sıcak fansız fırında karanlıkta olmalı

Lamba UV gücüne göre doğru pozlama süresi tespit edilmeli

Pozlama süresi tespit kiti kullanılabilir. 100 saatte bir tekrarlanır.

Her marka ve seri foto emülsiyon ışık ihtiyacı farklı olduğu unutulmamalıdır..

Teknik Açıklama

Genelde eski bir emülsiyondan yeni markaya geçişte özellikle pozlama süresi tespit sorunu yaşanmaktadır.

Murakami Foto Emülsiyon modelleri arasında da ışık hassasiyeti, farklı beklentiler nedeniyle farklı formüle edilmiştir. Işığı seven uzun süreli pozlanmaya imkan tanıyan emülsiyonlar daha hassas tramları, tonları elde etmeyi kolaylaştırırken, kalıp üretim hızını yavaşlatır.

Bu durumda pozlama süresi doğru ayarlanmazsa eksik süre pozlanan foto emülsiyon tam olarak kürlenmez ve daha suyla desen açma aşamasında çözünür ve kurulama bezi ya da ele gelir. Bu sonuç süre ayarlamanın ayarlanmasını gerektirir.

Diğer yandan ışığı sevmeyen olarak tabir edilen ışığa çok hassas foto emülsiyonlar çabuk pozlanarak açılmama sorunlarına sebep olmaktadır.

Bir önemli yanıltıcı detay da kullanılan pozlama makinalarında bulunan sayaçların doğru okunamamasıdır. Sayaçların UV lambanın gücünün azalması ile pozlama süresinin doğru orantılı uzaması (sayacın daha yavaş atması) gerekir. Emülsiyonun tam pozlanması için gerekli UV güç süre eksikliği nedenli yetersiz kalmasına sebep olur. Sayacın Kalibresi çoğu makinede çok zordur ya da yoktur.

Bu nedenle süre tespiti için denemeler her  100 saat kullanımdan (metal halide lambalar genelde 3000saat sonra değiştirilmelidir) sonra tekrar yapılmalı, süre saniye cinsinden cep telefonu gibi başka kaynaktan takip edilmelidir.

Sahada yapılan ziyaretlerde pozlama makinelerinde kullanılan 3000W lık metal halide lambaların hala güçlü göz alıcı ışık verdiği görülmüş, ancak UV ölçümleri yapıldığında, 10mW/cm2 ideal olan bunun +/- %20 aralığında kabul edilebilir sınırların dışında çoğu işletmenin 3mW/cm2 gibi bir güçle pozlama yaptığı görülebilmektedir.

Kullanıcıların eldeki foto emülsiyon ürününden en üst seviye verim almalarının önünde önemli bir püf noktası ekipman sağlığıdır.
